Docisk mimośrodowy do przyrządów mocujących M6 MITEE-BITE
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.

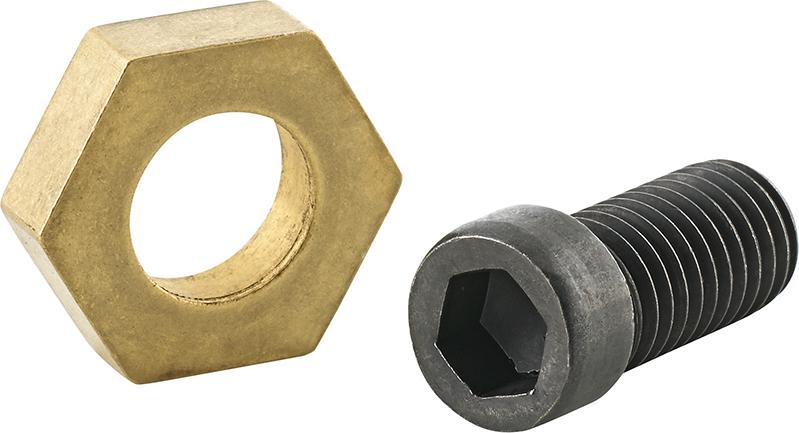

Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.
Zastosowanie: do przykręcenia i mocowania na przyrządach.
Średnica gwintu D:M6 mmDługość gwintu L:12 mm
Rozmiar klucza:16 mm
Wysokość płytki H:4,8 mm
Skok mimośrodu S1:1,3 mm
Odstęp A:7,8 mm
Siła mocowania:3,4 kN
WGNr.:W343
