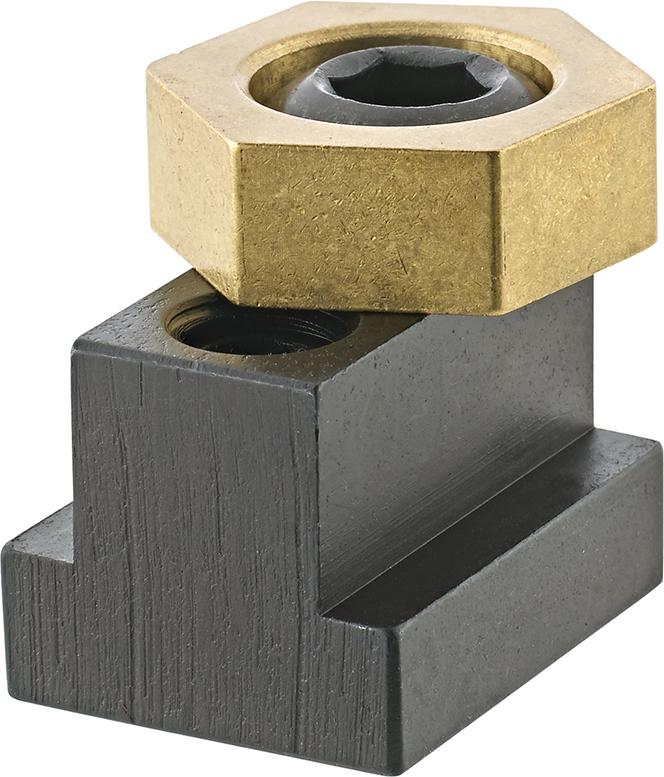

Docisk mimośrodowy do stołu maszynowego z nakrętką teową 12 MITEE-BITE
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.
Zastosowanie: ulepszone cieplnie nakrętki teowe wsuwa się do rowka teowego i blokuje trzpieniem gwintowanym. Mocowanie następuje poprzez przekręcenie śruby mimośrodowej.
Szerokość wpustu teowego N:12 mmŚrednica gwintu D:M8
Gniazdo sześciokątne:5 mm
Rozmiar klucza:21 mm
Wysokość płytki H:4,8 mm
Skok mimośrodu S1:1 mm
Siła mocowania:3,6 kN
WGNr.:W343
