Dolna łapa dociskowa do przyrządów mocujących ze śrubą mimośrodową 18 MITEE-BITE

Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.

Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.

Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.

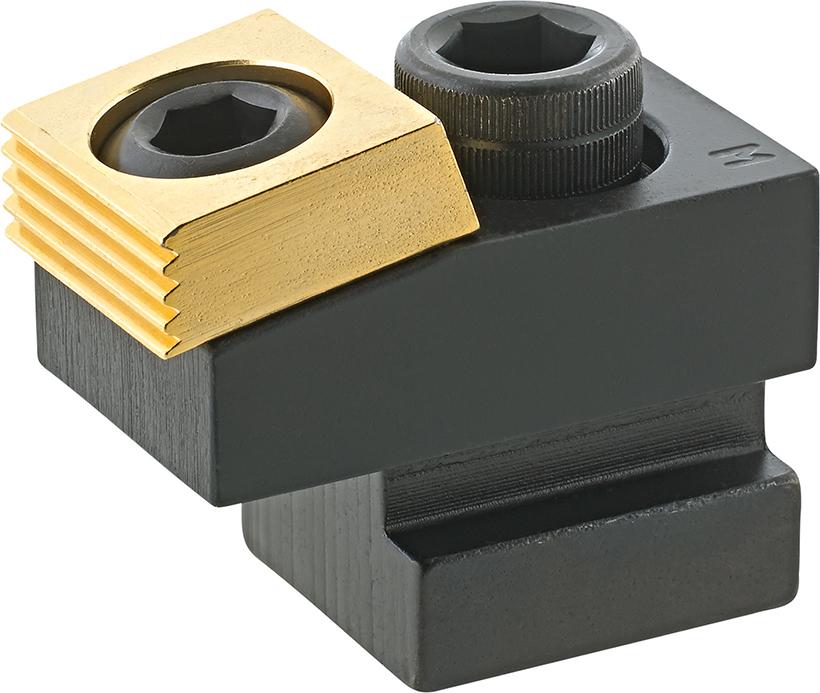

Wykonanie: z ulepszaną cieplnie nakrętką teową i hartowaną tarczą dociskową.

Zastosowanie: tarczę dociskową można obrócić w taki sposób, aby jej gładka strona zaciskała obrobione już elementy bez powodowania uszkodzeń. Dodatkowo, na uzębionej krawędzi można zamocować elementy odcięte, kute lub odlewane. Efekt przyciągania w dół powoduje dociśnięcie elementu do podłoża. Tarcza dociskowa dopasowuje się do położenia kątowego obrabianego elementu. W ten sposób można dociskać również elementy bez kątów prostych.
