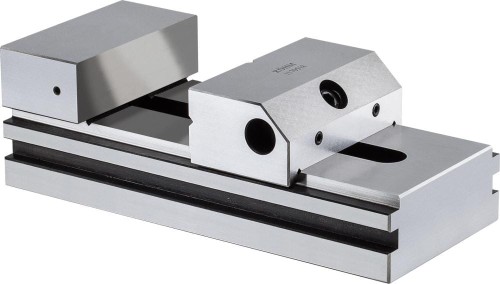

Imadło precyzyjne PL-S, wielkość 3 120mm RÖHM
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Wykonanie: korpus i szczęki ze stopowej stali narzędziowej, hartowane i precyzyjnie szlifowane. Szczęka stała jest gładka, szczęka ruchoma ma poziomo i pionowo szlifowaną pryzmę i mechanizm szybkiej regulacji. Mocowanie i luzowanie za pomocą klucza imbusowego. Z mechanizmem szybkiej regulacji i efektem dociągania w dół. Szczęka mocująca przestawiana stopniowo, samozatrzaskowa. Boczne powierzchnie mocowania do łap dociskowych. Brak wrzeciona, które mogłoby się zabrudzić na przykład w trakcie obróbki elektroerozyjnej.
Prostopadłość¹: 100 mm = 0,005 mm
Równoległość²: 100 mm = 0,002 mm
Zastosowanie: przeważnie przy produkcji narzędzi na szlifierkach, frezarkach i maszynach grawerskich, na wiertarkach współrzędnoosiowych, do prac pomiarowych i kontrolnych oraz do procesów produkcyjnych wymagających maksymalnej dokładności mocowania.
Szerokość szczęki:120 mm
Zakres mocowania:150 mm
Wysokość szczęki:40 mm
Wysokość całkowita:90 mm
Długość całkowita:280 mm
Siła mocowania:4 kN
Waga:13,5 kg
WGNr.:W337
