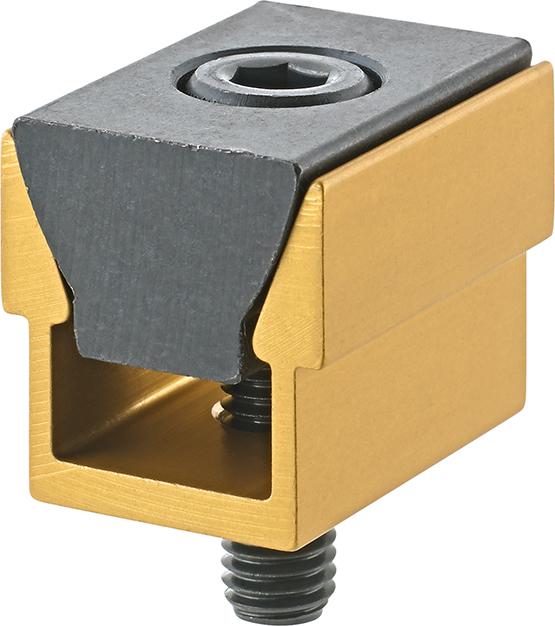

Podwójny docisk klinowy, siła mocowania 1,3kN MITEE-BITE
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Uniwersalny system dociskowy do dociskania elementów obrabianych o różnorodnym kształcie i formie, kwadratowych, pochyłych, wklęsłych lub wypukłych.
Wykonanie: cechą szczególną tych docisków jest stalowa śruba (o wytrzymałości 10.9) z łbem mimośrodowym. Mimośród powoduje ruch dociskowy o bardzo dużej sile mocowania. Za element zaciskowy służy mosiężna płytka sześciokątna.
Zastosowanie: za pomocą kołków oporowych i 1 lub 2 śrub mocujących można zamocować każdy element w najróżniejszych formach. Niewielka wysokość konstrukcyjna umożliwia bezproblemową obróbkę powierzchni elementu. W ten sposób przy programowaniu CNC nie jest konieczne uwzględnianie położenia łap dociskowych. Dodatkowo niewielkie wymiary konstrukcyjne umożliwiają ergonomiczne mocowanie wielokrotne. Zaciski mocujące można wykorzystać również jako ograniczniki.
Wykonanie: profil aluminiowy powlekany, klin stalowy ulepszany cieplnie. Niewielkie wymiary umożliwiają mocowanie wielokrotne.
Zastosowanie: za pomocą jednego elementu mocującego mocowane są jednocześnie 2 obrabiane przedmioty. Idealne do mocowania elementów okrągłych i prostokątnych.
Maks. rozstawienie:10 mm
Wysokość H:9,7 mm
Długość L:11,9 mm
Wymiar B1:7,9 mm
Wymiar B2:9,5 mm
Wymiar H2:4,7 mm
Śruba:M2,5
Rozmiar klucza:2 mm
Siła mocowania:1,3 kN
WGNr.:W343
