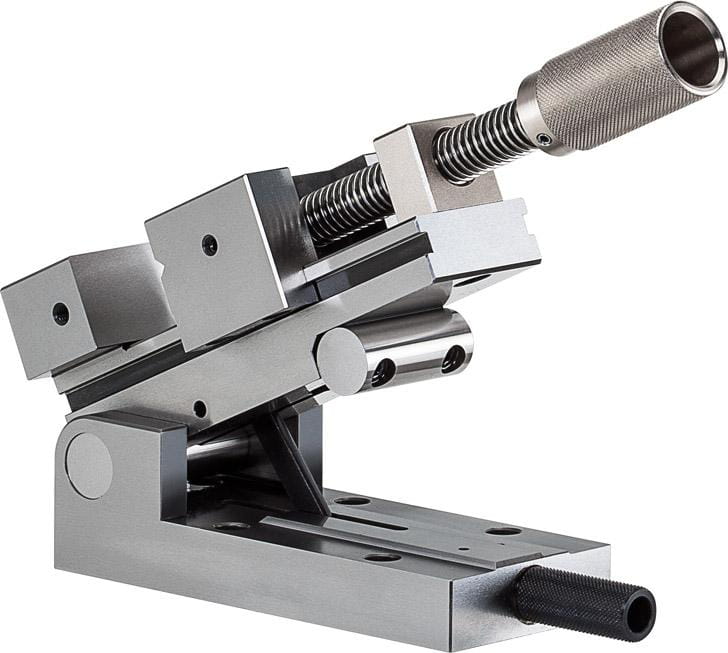

Precyzyjne imadło sinusowe PS-SV, wielkość 1 70mm RÖHM
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Wykonanie: korpus i szczęki ze stopowej stali narzędziowej, hartowane i precyzyjnie szlifowane. Szczęka stała jest gładka, szczęka ruchoma ma poziomo szlifowaną pryzmę. Mocowanie i luzowanie za pomocą wrzeciona gwintowanego. Ustawianie kątów w zakresie ustawień imadła 0–46° następuje za pomocą płytek wzorcowych zgodnie z zasadą sinusoidy, sworznie mocujące są hartowane i szlifowane z dokładnością do 0,001 mm. Mechanizm mocujący można zablokować przy każdym kącie ustawienia imadła.
Prostopadłość: 100 mm = 0,005 mm
Równoległość: 100 mm = 0,002 mm
Odchylenie kątowe przy 45° ± 15 .
Zastosowanie: do precyzyjnej pracy przy produkcji narzędzi podczas szlifowania, frezowania, pomiarów itp.
Szerokość szczęki:70 mm
Zakres mocowania:80 mm
Wysokość szczęki:30 mm
Wysokość całkowita:93 mm
Długość całkowita:160 mm
Siła mocowania:6 kN
Waga:5,3 kg
WGNr.:W337
