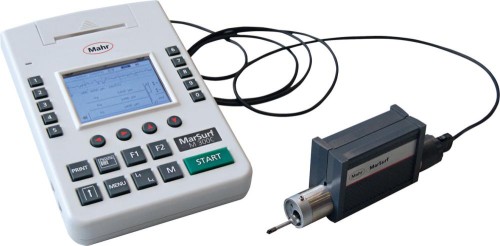

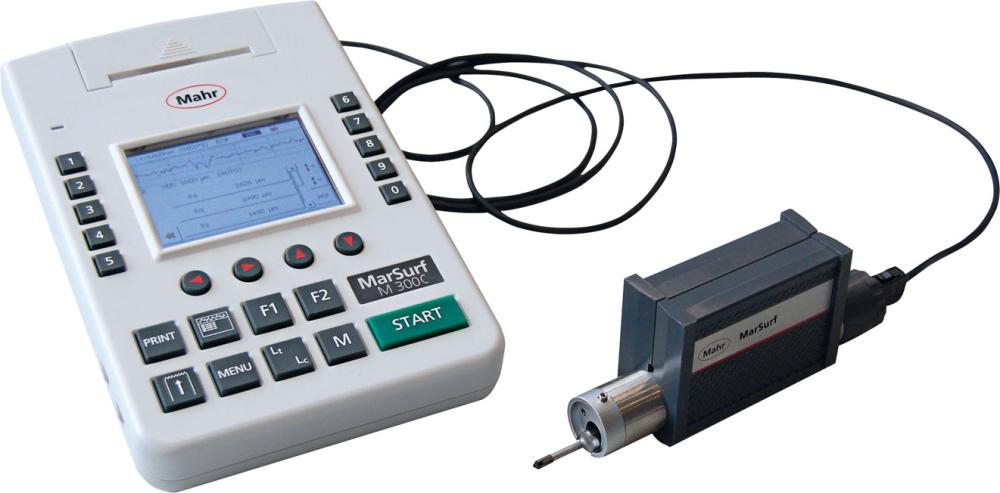

Przenośny przyrząd do pomiaru chropowatości powierzchni MarSurf M300C MAHR

Przenośny przyrząd do pomiaru chropowatości powierzchni MarSurf M 300

Wykonanie: prosta obsługa dzięki kolorowemu wyświetlaczowi o wysokiej rozdzielczości i sprawdzonemu menu użytkownika, bezprzewodowe łącze Bluetooth , zintegrowany wzorzec w mechanizmie posuwowym, duży zakres pomiarowy 0,35 mm. Funkcja automatycznego rozpoznawania profilu i doboru filtra oraz odcinka elementarnego zgodnie z normą, zintegrowana pamięć dla wyników ok. 40000 pomiarów i 30 profili, 16 języków (w tym 3 azjatyckie), zintegrowana drukarka termiczna o najwyższej jakości druku, wydawanie profilu R przez drukarkę, wydawanie protokołu po naciśnięciu przycisku lub automatycznie, transmisja danych wyników pomiarowych przez złącze USB do komputera PC, analiza najczęściej używanych parametrów oraz charakterystyk, listy parametrów (np. udział materiałowy) zintegrowana pamięć do zapisywania wyników i profili, kontrola tolerancji, wydruk profilu R (ISO/ASME/JIS), profilu P (MOTIF), krzywej udziału materiałowego, protokołu wyników, ustawienie niesymetrycznych poziomów cięcia do zliczania wierzchołków, jednostki (m/cale) i wzorce (ISO/JIS/ASME/MOTIF) do wyboru, wybierane filtry odcinków elementarnych i skróconych, blokada ustawień urządzenia, wbudowany akumulator z funkcją Power management, zasilacz sieciowy z wymiennymi adapterami do użytku na całym świecie, data i godzina w protokole pomiarowym, możliwość rozbudowy do stacjonarnego stanowiska pomiarowego, zastosowanie głowicy serii PHT, oprogramowanie MarSurf PS1/M 300 Explorer do protokołowania pomiarów. Dostawa z czujnikiem standardowym, wzorcem, certyfikatem kalibracji, 1 rolką papieru do drukarki termicznej, osłoną czujnika z pryzmatycznym spodem, pryzmą czołową, akcesoriami do regulacji wysokości, uniwersalnym zasilaczem z 3 adapterami, 2 kablami USB (do podłączenia do komputera PC i używania z kablem), wkrętakiem sześciokątnym, w torbie transportowej.

Zastosowanie: na wałach, częściach obudowy, dużych maszynach, dużych przedmiotach obrabianych, częściach frezowanych i toczonych, szlifowanych i honowanych, w obszarze produkcyjnym przy obrabiarce do szybkiego sprawdzania chropowatości części obrabianej w lub na obrabiarce.

Dane techniczne:
Parametry: Ra, Rz (Ry (JIS) odp. Rz), Rz (JIS), Rq, Rmax, Rp, RpA (ASME), Rpm (ASME), Rpk, Rk, Rvk, Mr1, Mr2, A1, A2, Vo, Rt, R3z, RPc, Rmr (tp (JIS, ASME) odp. Rmr), RSm, RSk, S, CR, CF, CL, R, Ar, Rx, Rv
Skala pozioma: w zależności od odcinka elementarnego
Treść protokołu: profil R, MRK, profil Pl (MOTIF), prezentacja wyników
LCD: kolorowy wyświetlacz o wysokiej rozdzielczości, 3,5“, 320 x 240 pikseli
Drukowanie: automatycznie/ręcznie, protokół z godziną
Drukarka: drukarka termiczna, 384 punkty na linię poziomą, 20 znaków na wiersz
Prędkość drukowania: ok. 6 wierszy na sekundę, co odpowiada ok. 25 mm/s
Papier do drukarki termicznej: średnica 40,0 mm–1,0 mm, szerokość 57,5 mm–0,5 mm, z powłoką zewnętrzną
Funkcja kalibracji: dynamiczna
Języki: niemiecki, angielski, francuski, włoski, hiszpański, portugalski, holenderski, szwedzki, rosyjski, polski, czeski, japoński, chiński, koreański, węgierski, turecki
Przyłącza: mechanizm posuwowy, zasilacz, USB, MarConnect
Interfejs: RS232C, USB, Digimatic, USB typu A
Wilgotność względna powietrza: 30 % do 85 %
Stopień ochrony: M 300 = IP 42, RD 18 = IP 40
Zakres temperatur dla trybu/pracy: +5 °C do +40 °C
Zakres temperatur magazynowania: –15 °C do +55 °C
Zasilanie: akumulator NiMH na ok. 1 000 pomiarów (w zależności od liczby i długości wydruków protokołu), zasilacz o napięciu wejściowym 90 do 264 V i trzy adaptery sieciowe
Wymiary (dł. x szer. x wys.) mechanizmu posuwowego: 130 mm x 70 mm x 50 mm
Wymiary (dł. x szer. x wys.) urządzenia analizującego: 190 mm x 140 mm x 75 mm
Waga: 4,1 kg
Zasada pomiaru: metoda profilometryczna
Czujnik: indukcyjna głowica ślizgaczowa
Zakres pomiaru: 350 µm, 180 µm, 90 µm (automatyczne przełączanie)
Rozdzielczość profilu: 8nm
Filtr wg ISO/JIS: filtr Gaussa, filtr Ls (wyłączany)
Odcinek elementarny Ic wg ISO/JIS: 0,25 mm, 0,8 mm, 2,5 mm
Liczba n pojedynczych odcinków pomiarowych wg ISO/JIS: do wyboru: 1-5
Skrócony odcinek elementarny wg ISO/JIS: do wyboru
Odcinek pomiarowy Lt wg ISO/JIS: 1,75 mm, 5,6 mm, 17,5 mm
Odcinek całkowity In wg ISO/JIS: 1,25 mm, 4 mm, 12,5 mm
Prędkość skanowania: 0,5 mm/s
Nacisk pomiarowy: ok. 0,7 mN
Waga mechanizmu posuwowego: ok. 0,3 kg
Waga urządzenia analizującego: ok. 1 kgKońcówka pomiarowa:0,002 mm
Złącze:z kablem
Marka:Mahr
WGNr.:W490
