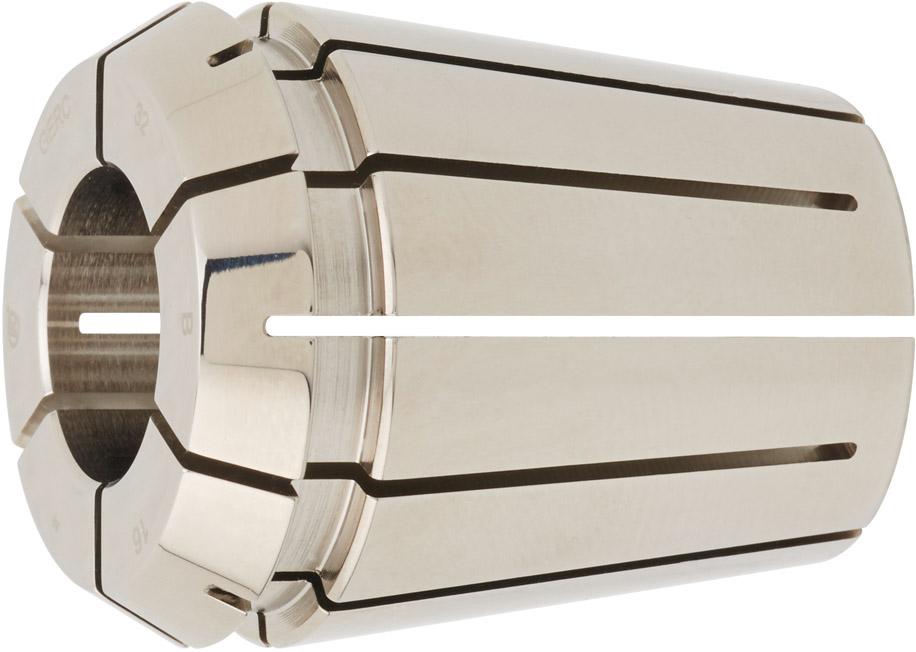

Tuleja zaciskowa DIN6499B 4008E GERC11 5,0mm FAHRION

Wykonanie: ISO 15488-B (dawniej DIN 6499). Te tuleje zaciskowe wyznaczają standard w dziedzinie precyzji w standardowych oprawkach do tulejek zaciskowych. Wersja do dokładnej obróbki wykańczającej o chropowatości < 1,6 µm gwarantuje zwiększoną powierzchnię styku, sztywność i większe siły mocowania, a także mniejsze bicie promieniowe układu. Wszystkie są chronione przed korozją dzięki nowej powłoce FAHRION Protect.

• Precyzja – tolerancja bicia promieniowego i dokładność powtarzalności 5 µm.
• Stabilność – tylko 12 nacięć wystarcza na uzyskanie wymaganej zdolności kompensowania odchyłek średnicy od wymiaru nominalnego wg DIN ISO 15488-B. W porównaniu z tulejami zaciskowymi o 16 nacięciach nasze tuleje zaciskowe wykazują o wiele mniejszą tendencję do zakleszczania się w dolnym zakresie mocowania.
• Ochrona – wszystkie krawędzie wzdłużne są nie tylko gratowane, ale także dodatkowo zaokrąglone, co chroni wewnętrzny stożek oprawki do tulejek zaciskowych przed możliwymi zarysowaniami. Jest to warunek zapewnienia stale niskiego bicia promieniowego.

Zastosowanie: do mocowania narzędzi z chwytem cylindrycznym wg DIN 1835 B, 1835 E, 6535 B i 6535 E.

Uwaga: zdolność kompensowania odchyłek średnicy od wymiaru nominalnego wynosi 1 mm (poniżej średnicy 2,0 mm = 0,5 mm). Podaje się zawsze największą średnicę, tzn. na średnicy 16 mm mocuje się chwyt o średnicy 15 mm (opis np. GERC 32 F 470 E16).
