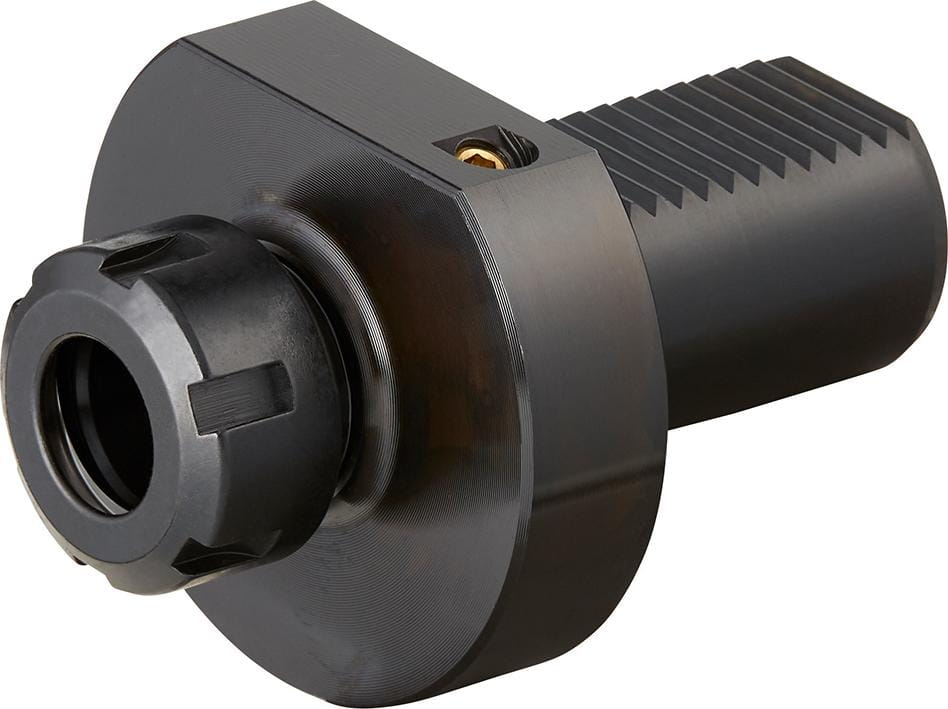

Uchwyt VDI do wytaczadeł E4 30xER16 FORTIS
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Ogólna wskazówka: uchwyty narzędziowe VDI do tokarek CNC wykonane ze stali ulepszanej cieplnie o wytrzymałości min. 900 N/mm², hartowane do 56 ± 2 HRC i utwardzane powierzchniowo min. 0,5 mm. Dodatkowo wszystkie uchwyty narzędziowe VDI wyposażone są w chwyt cylindryczny h6 z wewnętrznym doprowadzeniem chłodziwa i nastawnymi dyszami sferycznymi.
Chwyt i powierzchnia przyłożenia hartowane i szlifowane, z otworem doprowadzającym chłodziwo.
Pozostałe wykonania dostępne na zapytanie.
Wszystkie fotografie, rysunki techniczne i wymiary podano także w załączniku technicznym pod adresem www.format-quality.com.
Wykonanie: mocowanie tulei zaciskowej ER DIN 6499. Chwyt i powierzchnia przyłożenia hartowane i szlifowane, z otworem doprowadzającym chłodziwo.
Zastosowanie: do mocowania narzędzi w tulejach zaciskowych.
Rozmiar:ER16
h1:28 mm
d2:1–10 mm
d6:68 mm
d12:32 mm
l11:48 mm
l3:22 mm
WGNr.:W060
