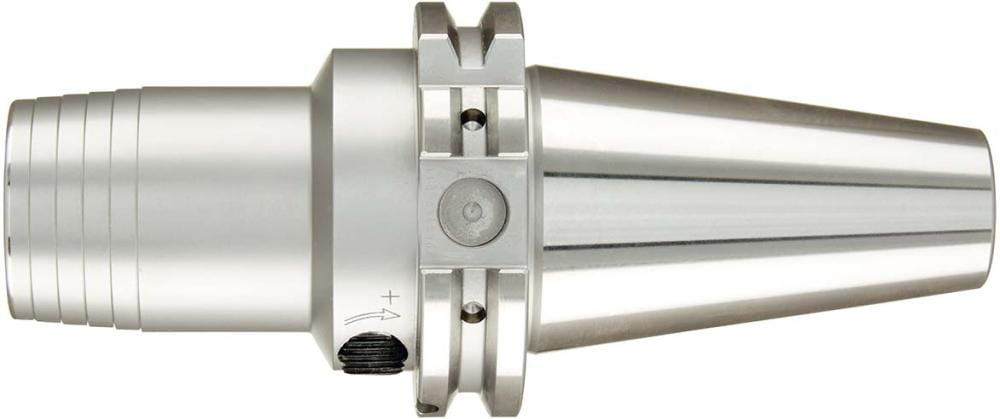

Uchwyt zaciskowy hydrauliczny DIN69871ADB SK50 14x110mm WTE
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Wykonanie: tworzywo o wytrzymałości na rozciąganie 1600–1800 N/mm² i twardości 52 ± 2 HRC. Za pomocą klucza sześciokątnego z uchwytem poprzecznym olej hydrauliczny zostaje sprężony przez hydrauliczny zestaw mocujący (śrubę dociskową, sworzeń dociskowy i uszczelkę). Powstałe ciśnienie powoduje równomierne odkształcanie tulei rozprężnej, w wyniku czego trzpień narzędzia zostaje zamocowany z niewielkim biciem promieniowym (maks. 3 µm). Stożek wg DIN 254. Otwór do nośnika danych / czipa (Ballauf).
Tolerancja kąta stożka: AT3
Maksymalna prędkość obrotowa: 40000 min-1
Optymalna temperatura pracy: 20–50 °C
Maksymalne ciśnienie chłodziwa: 80 bar
Zakres regulacji: 10 mm
Zakres dostawy: uchwyt zaciskowy hydrauliczny z kluczem sześciokątnym z uchwytem poprzecznym.
d2:34 mm
d3:49,5 mm
l1:110 mm
l2:46 mm
l3:10 mm
l4:40 mm
g:M10 x 1
Rozmiar klucza:5 mm
WGNr.:W326
