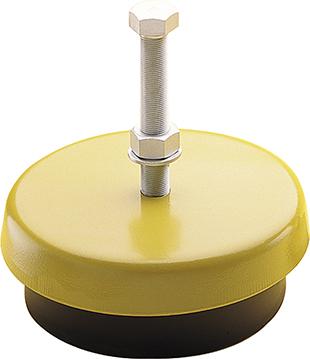

Wibroizolator do maszyn LEVEL-MOUNT 8000kg LM 7-77 EFFBE
towar niedostępny
dodaj do przechowalniOpis
Wykonanie: Korpus elastomerowy z kauczuku syntetycznego, odporny na działanie olejów i starzenie, pokrywa zewnętrzna z metalu, powlekana proszkowo w kolorze żółtym, płytka dociskowa z żeliwa sferoidalnego, śruba ze stali, ocynkowana.
Zastosowanie: Do elastycznego bezfundamentowego ustawiania maszyn i pras.
Wskazówka: Przedstawione w tabeli wartości obciążeń są wartościami zalecanymi, które określono przy założeniu dobrej stabilności maszyny i jej ustawienia bez kotwienia.
Wybór właściwego wężyka termokurczliwego:
1. Określić obciążenie na element (masa urządzenia: liczba punktów mocujących)
2. Określić rodzaj maszyny
3. Wybrać elementy zgodnie z poniższą tabelą
4. Porównać rozmiar śruby z rozmiarem otworu
Model:LM 7-77
Ø D:241 mm
Wysokość H:54 mm
Ø gwintu G:M24x1,5
Standardowa długość śruby L:140 mm
Wysokość niwelowania:20 mm
Maks. grubość nogi maszyny:70 mm
Ściskanie ogólnie do liczby skoków 110/min:6500 kg
Tokarki:3000 kg
Frezarki:3600 kg
Szlifierki:3000 kg
Maszyny ogólnie:7200 kg
maks. obciążenie statyczne:8000 kg
Marka:EFFBE
WGNr.:W986
